滑軌固定器
/
LKG(R)15-55

LKG(R)15-55

特點說明

CSK滑軌固定器/鉗制器透過楔行塊擴力原理，利用氣壓實現鉗制。結構小巧、設計新穎，避免夾緊時，產生剛性衝擊，與工作台直接連接，無須更改工作台尺寸，適用於運動軸的氣動夾緊，其尺寸由15~55mm，適用各廠牌滑軌。

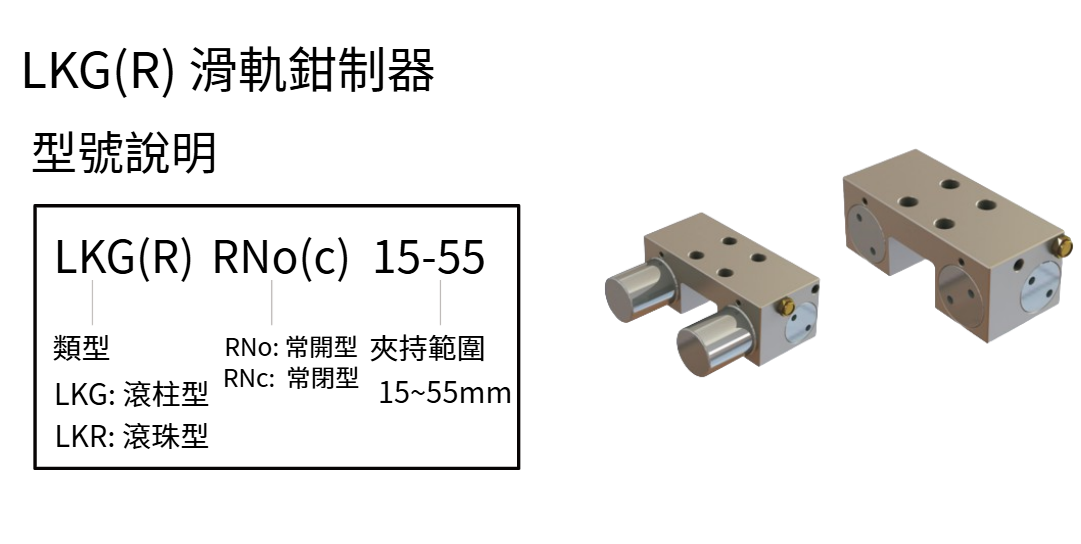

型號編碼說明

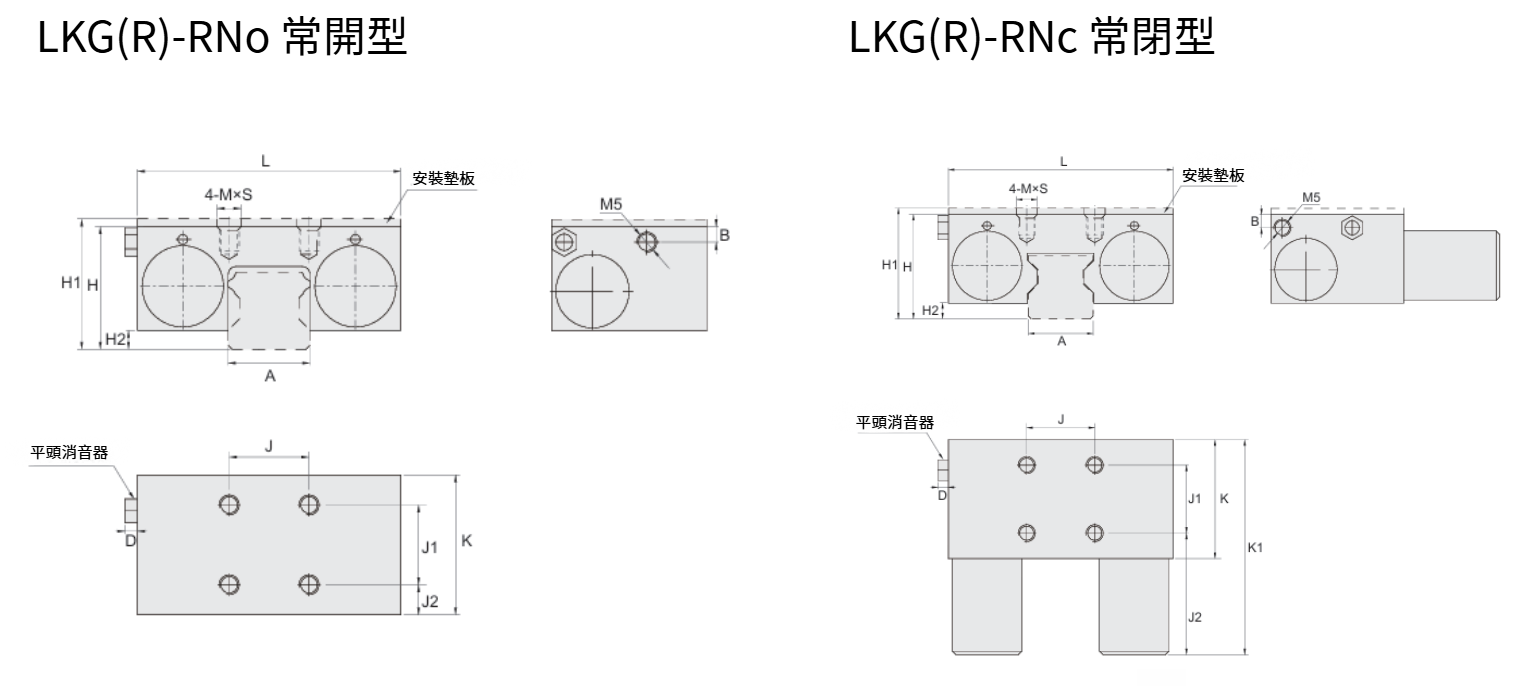

LKG尺寸規格

型號	H	H1	H2	L	M	S	A	B	D	J	J1	J2	K	額定保持力 N	耗氣量 I/週期
型號	H	H1	H2	L	M	S	A	B	D	J	J1	J2	K	額定保持力 N	耗氣量 I/週期
LKG15RNo(c)	24	28	2.5	60	M4	5	15	4	4.5	15	15	16.5	42	650	0.011
LKG20RNo(c)	30	-	4	67	M5	5	20	4.55	4.5	20	20	8	39	1000	0.019
LKG25RNo(c)	36	40	6	74	M6	7	23	4	4.5	20	20	10	37	1200	0.021
LKG30RNo(c)	42	45	7	90	M8	10	28	5.5	4.5	22	22	8	41	1750	0.031
LKG35RNo(c)	48	55	7	100	M8	12	34	7.5	4.5	24	24	8.5	41	2000	0.031
LKG45RNo(c)	60	70	13	120	M8	12	45	12	4.5	26	26	11	49	2250	0.041
LKG55RNo(c)	70	80	18.5	128	M10	15	53	15.5	4.5	30	30	9.5	49	2250	0.041

單位／Unit：ｍｍ

H1為鉗制器與四方形滑塊配套使用加裝安裝墊板後的高度。

LKR尺寸規格

型號	H	H1	H2	L	M	S	A	B	D	J	J1	J2	K	額定保持力 N	耗氣量 I/週期
型號	H	H1	H2	L	M	S	A	B	D	J	J1	J2	K	額定保持力 N	耗氣量 I/週期
LKR25RNo(c)	36	40	4.5	74	M6	7	23	6.5	4.5	20	20	7	37	1200	0.02
LKR30RNo(c)	42	45	5	90	M8	9	28	7.25	4.5	22	22	10	41	1750	0.028
LKR35RNo(c)	48	55	5	100	M8	11	34	10	4.5	24	24	8.5	41	2000	0.03
LKR45RNo(c)	60	70	8	120	M8	12	45	16	4.5	26	26	11	49	2250	0.04
LKR55RNo(c)	70	80	10	128	M10	12	53	19	4.5	30	30	9.5	49	2250	0.04

單位/Unit: mm

H1為鉗制器與四方形滑塊配套使用加裝安裝墊板後的高度。

型號	2D 圖檔下載	3D 圖檔下載	型錄下載

LKG-RNo(c)	LKG	LKG	LKG型錄下載
