交叉滾柱滑軌

特點說明

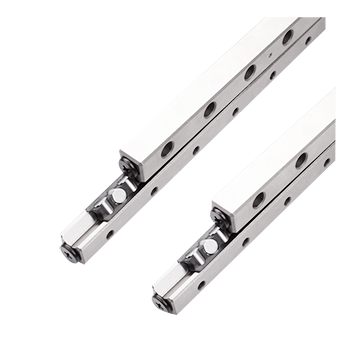

交叉滾柱滑軌由兩支具有V形軌道、滾柱保持架、圓柱滾子組成，相互交叉排列的圓柱滾子，在V型滾道面做往復精密直線運動。透過兩列滾柱滑軌平行安裝，讓滑軌系統能承受4方向的負荷。

滾動摩擦阻力低，穩定性高，結構設計靈活等特性，適合高精密度機構選用(ex:手動微調台)，安裝使用方便。

型號編寫

單位／Unit：ｍｍ

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR1-20 x 5Z	12	8.5	4	20	1 x 10	5	3.9	1.8	M2	1.65	3	1.4	1.6	1.5	14	2	2.5	5	-2	0.098	0.069	0.11	VR1-20 x 5Z
VR1-30 x 7Z	22			30	2 x 10										19			7					VR1-30 x 7Z
VR1-40 x 10Z	27			40	3 x 10										26.5			10					VR1-40 x 10Z
VR1-50 x 13Z	32			50	4 x 10										34			13					VR1-50 x 13Z
VR1-60 x 16Z	37			60	5 x 10										41.5			16					VR1-60 x 16Z
VR1-70 x 19Z	42			70	6 x 10										49			19					VR1-70 x 19Z
VR1-80 x 21Z	52			80	7 x 10										54			21					VR1-80 x 21Z

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR2-30 x 5Z	18	12	6	30	1 x 15	7.5	5.5	2.5	M3	2.55	4.4	2	1.5	2	21	2.5	4	5	-3	0.176	0.127	0.23	VR2-30 x 5Z
VR2-45 x 8Z	24			45	2 x 15										33			8					VR2-45 x 8Z
VR2-60 x 11Z	30			60	3 x 15										45			11					VR2-60 x 11Z
VR2-75 x 13Z	44			75	4 x 15										53			13					VR2-75 x 13Z
VR2-90 x 16Z	50			90	5 x 15										65			16					VR2-90 x 16Z
VR2-105 x 18Z	64			105	6 x 15										73			18					VR2-105 x 18Z
VR2-120 x 21Z	70			120	7 x 15										85			21					VR2-120 x 21Z
VR2-135 x 23Z	84			135	8 x 15										93			23					VR2-135 x 23Z
VR2-150 x 26Z	90			150	9 x 15										105			26					VR2-150 x 26Z
VR2-165 x 29Z	96			165	10 x 15										117			29					VR2-165 x 29Z
VR2-180 x 32Z	102			180	11 x 15										129			32					VR2-180 x 32Z

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR3-50 x 7Z	28	18	8	50	1 x 25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	36	3	5	7	-4	0.363	0.275	0.45	VR3-50 x 7Z
VR3-75 x 10Z	48			75	2 x 25										51			10					VR3-75 x 10Z
VR3-100 x 14Z	58			100	3 x 25										71			14					VR3-100 x 14Z
VR3-125 x 17Z	78			125	4 x 25										86			17					VR3-125 x 17Z
VR3-150 x 21Z	88			150	5 x 25										106			21					VR3-150 x 21Z
VR3-175 x 24Z	108			175	6 x 25										121			24					VR3-175 x 24Z
VR3-200 x 28Z	118			200	7 x 25										141			28					VR3-200 x 28Z
VR3-225 x 31Z	138			225	8 x 25										156			31					VR3-225 x 31Z
VR3-250 x 35Z	148			250	9 x 25										176			35					VR3-250 x 35Z
VR3-275 x 38Z	168			275	10 x 25										191			38					VR3-275 x 38Z
VR3-300 x 42Z	178			300	11 x 25										211			42					VR3-300 x 42Z

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR4-80 x 7Z	58	22	11	80	1 x 40	20	10	4.7	M5	4.3	8	4.2	2	4	51	4.5	7	7	-5	0.764	0.637	0.8	VR4-80 x 7Z
VR4-120 x 11Z	82			120	2 x 40										79			11					VR4-120 x 11Z
VR4-160 x 15Z	106			160	3 x 40										107			15					VR4-160 x 15Z
VR4-200 x 19Z	130			200	4 x 40										135			19					VR4-200 x 19Z
VR4-240 x 23Z	154			240	5 x 40										163			23					VR4-240 x 23Z
VR4-280 x 27Z	178			280	6 x 40										191			27					VR4-280 x 27Z
VR4-320 x 31Z	202			320	7 x 40										219			31					VR4-320 x 31Z
VR4-360 x 35Z	226			360	8 x 40										247			35					VR4-360 x 35Z
VR4-400 x 39Z	250			400	9 x 40										275			39					VR4-400 x 39Z
VR4-440 x 43Z	274			440	10 x 40										303			43					VR4-440 x 43Z
VR4-480 x 47Z	298			480	11 x 40										331			47					VR4-480 x 47Z

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR6-100 x 7Z	56	30	15	100	1 x 50	25	14.2	6	M6 (6)	5.2	9.5	5.2	3.2	6	72	6	10	7	-7	1.91	1.76	1.5	VR6-100 x 7Z
VR6-150 x 10Z	96			150	2 x 50										102			10					VR6-150 x 10Z
VR6-200 x 13Z	136			200	3 x 50										132			13					VR6-200 x 13Z
VR6-250 x 17Z	156			250	4 x 50										172			17					VR6-250 x 17Z
VR6-300 x 20Z	196			300	5 x 50										202			20					VR6-300 x 20Z
VR6-350 x 24Z	216			350	6 x 50										242			24					VR6-350 x 24Z
VR6-400 x 27Z	256			400	7 x 50										272			27					VR6-400 x 27Z
VR6-450 x 31Z	276			450	8 x 50										312			31					VR6-450 x 31Z
VR6-500 x 34Z	316			500	9 x 50										342			34					VR6-500 x 34Z
VR6-550 x 38Z	336			550	10 x 50										382			38					VR6-550 x 38Z
VR6-600 x 41Z	376			600	11 x 50										412			41					VR6-600 x 41Z

規格型號 Specification	最大行程 Mar stroke	主要尺寸 Main size																滾柱數量 Z Number Of rollers	容許預壓量 § um Allowable Load	基本額定負荷 (每個滾柱) Basic load Rating		質量 (軌道) Kg/m Weight (Way)	3D圖檔下載
		組合尺寸 Combination size			組裝尺寸 Assembly size															基本額定負荷 (每個滾柱) Basic load Rating
		M	A	L0	n x F	G	B	C	S	d	D	h	T	Da	R	g	P			Cz KN	C0Z KN
VR9-200 x 10Z	118	40	20	200	1 x 100	50	19	8	M8 (7)	6.8	10.5	6.2	4	9	141	7.5	14	10	-10	4.31	4.36	3.2	VR9-200 x 10Z
VR9-300 x 15Z	178			300	2 x 100										211			15					VR9-300 x 15Z
VR9-400 x 20Z	238			400	3 x 100										281			20					VR9-400 x 20Z
VR9-500 x 25Z	298			500	4 x 100										351			25					VR9-500 x 25Z
VR9-600 x 30Z	358			600	5 x 100										421			30					VR9-600 x 30Z
VR9-700 x 35Z	418			700	6 x 100										491			35					VR9-700 x 35Z
VR9-800 x 40Z	478			800	7 x 100										561			40					VR9-800 x 40Z
VR9-900 x 45Z	538			900	8 x 100										631			45					VR9-900 x 45Z
VR9-1000 x 50Z	598			1000	9 x 100										701			50					VR9-1000 x 50Z

交叉滾柱滑軌安裝注意事項
